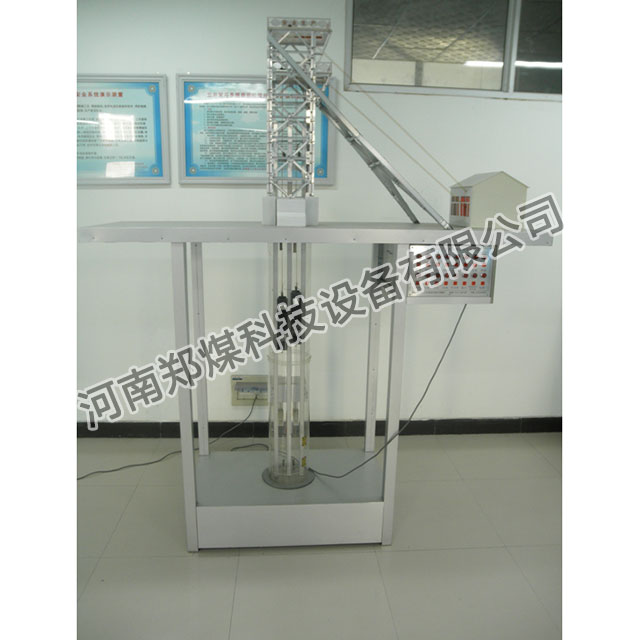

立井提升與保護實驗演示裝置
該模型直觀反映出立井提升系統的結構，運行方式和各種保護裝置等狀況。
1、主要用途：煤礦各級培訓中心及各類煤炭院校。
2、可完成實訓內容：
（1）演示罐籠（箕斗）升降過程，其中包括加速、等速、減速、停車過程。
（2）演示過卷及過卷復位。
(3）演示過程，限速保護。
(4）演示信號系統及閉鎖關系。
（5）演示罐座、搖臺、擋車器動作過程（演示煤倉煤位和演箕斗裝載、卸載等動作過程）。
（6）演示安全回路的部分保護功能。
3、技術要求及主要參數：
工作電源：380V±5％ 50Hz
安全保護：電流型漏電保護（動作電流≤30mA），電壓型漏電保護，過流保護，熔斷器保護,隔離保護。
額定功率：<0.8KW
環境溫度：－10℃～40 ℃
相對濕度：<85%
變 頻 器：0.75KW
電機功率：180W 含歐姆龍編碼器
3、技術要求及參數：
1、材質：鋁塑板、型鋼、有機玻璃、接線板。
2、主要產品：
①副立井罐籠提升與保護實驗演示裝置
②主立井箕斗提升與保護實驗演示裝置
3、規格：1800mm×700mm×2700mm
型號:fltbsy-Ⅰ
4、實驗裝置基本配置清單：實驗臺一個、說明書一塊、操作說明一份。
5、安裝、培訓要求：現場安裝調試，負責培訓操作教師及管理人員。
